NFPA 14: La norma que regula las redes húmedas y sistemas de mangueras contra incendio

Los sistemas de red húmeda son fundamentales para proteger vidas y activos en edificios, industrias y proyectos de gran altura. La norma internacional que regula estos sistemas es la NFPA 14, utilizada como referencia técnica en miles de proyectos alrededor del mundo.

En este artículo te explicamos qué establece la NFPA 14, cuáles son los componentes principales de un sistema de columna húmeda y cómo se relaciona con las exigencias actuales en Chile.

¿Qué es la NFPA 14?

La NFPA 14 es la norma desarrollada por la National Fire Protection Association que regula:

• Diseño.
• Instalación.
• Operación.
• Inspección.
• Mantención.

de los sistemas de tubería vertical y mangueras contra incendio, también conocidos como Standpipe Systems.

Su objetivo es garantizar disponibilidad de agua suficiente para controlar incendios desde distintos puntos del edificio mediante gabinetes, válvulas y conexiones para bomberos.

¿Qué es una columna húmeda?

Una columna húmeda corresponde a la tubería vertical principal del sistema contra incendio, encargada de distribuir agua hacia:

• Gabinetes contra incendio.
• Válvulas de manguera.
• Conexiones de bomberos.
• Sistemas combinados con rociadores.

En edificios modernos, este sistema permite combatir incendios de forma rápida y segura desde distintos niveles de la estructura.

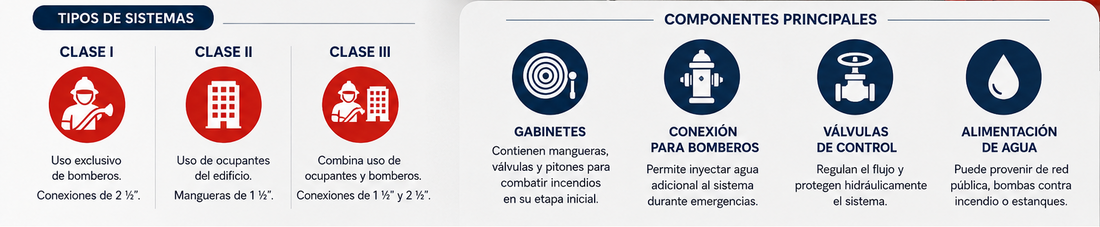

Tipos de sistemas según NFPA 14

Sistema clase I

Diseñado para uso exclusivo de bomberos o personal entrenado.

Características:

• Salidas de 2 ½”.
• Alto caudal hidráulico.
• Uso profesional.
• Aplicación en edificios altos e industrias.

Sistema clase II

Diseñado para uso de ocupantes del edificio.

Características:

• Mangueras de 1 ½”.
• Gabinetes equipados.
• Operación más simple.

Fue ampliamente utilizado en sistemas tradicionales de red húmeda.

Sistema Clase III

Combina ambos sistemas.

Incluye:

• Conexión de 2 ½” para bomberos.
• Estación de manguera para ocupantes.

Es común en edificios con mayores exigencias de seguridad.

Componentes principales de un sistema NFPA 14

Gabinetes contra incendio

Los gabinetes contienen los elementos necesarios para combatir un incendio en su etapa inicial.

Pueden incorporar:

• Carrete semirrígido.
• Sistema pin rack.
• Manguera colapsable.
• Válvula angular.
• Pitón o lanza.

Actualmente existe una fuerte tendencia hacia sistemas semirrígidos por su facilidad de uso y rápida operación.

Conexión para bomberos (FDC)

Permite que bomberos inyecten agua adicional al sistema durante una emergencia, aumentando el caudal y presión disponible.

Válvulas de control

Dentro del sistema encontramos:

• Válvulas OS&Y.
• Válvulas de retención.
• Válvulas reductoras de presión.
• Válvulas angulares.

Estos elementos permiten controlar y proteger hidráulicamente el sistema.

Alimentación de agua

La red puede alimentarse mediante:

• Red pública.
• Bombas contra incendio.
• Estanques dedicados.
• Sistemas combinados.

Diferencia entre sistema húmedo y seco

Sistema húmedo

Mantiene agua permanentemente dentro de la tubería.

Es el sistema más utilizado en:

• Edificios comerciales.
• Oficinas.
• Centros logísticos.
• Industrias.

Sistema seco

La tubería permanece vacía hasta ser utilizada.

Se emplea principalmente en:

• Ambientes con riesgo de congelamiento.
• Aplicaciones especiales.

Presiones y caudales en NFPA 14

La norma establece requisitos mínimos de diseño hidráulico para asegurar el correcto funcionamiento del sistema.

Presión residual mínima

• 100 psi para sistemas Clase I y III.
• 65 psi para sistemas Clase II.

Caudal mínimo

• 500 gpm para la primera columna.
• 250 gpm adicionales por columna extra.

NFPA 14 y normativa chilena



En Chile, la NFPA 14 suele complementarse con:

• NCh 1646
• RIDAA
• Requisitos municipales y de bomberos.

Muchos proyectos industriales y de gran altura utilizan NFPA como base técnica internacional.

Soluciones para sistemas contra incendio

En SIERRALTA desarrollamos soluciones para redes húmedas y protección contra incendio, incluyendo:

• Gabinetes contra incendio.
• Carretes semirrígidos.
• Sistemas pin rack.
• Válvulas y accesorios.
• Equipamiento hidráulico industrial.

Nuestro equipo puede ayudarte a seleccionar la solución adecuada según normativa y requerimientos técnicos de tu proyecto.



Preguntas frecuentes sobre NFPA 14

¿La NFPA 14 es obligatoria en Chile?

No siempre de forma legal directa, pero sí es ampliamente utilizada como referencia técnica internacional.

¿Cuál es la diferencia entre red húmeda y columna húmeda?

La columna húmeda corresponde a la tubería principal vertical del sistema. La red húmeda incluye además gabinetes, válvulas y mangueras.

¿Qué sistema se utiliza más actualmente?

Actualmente existe una fuerte tendencia hacia sistemas semirrígidos por facilidad de operación y rapidez de respuesta.

¿Qué norma regula el mantenimiento?

La NFPA 25 regula inspección, pruebas y mantenimiento de sistemas hidráulicos contra incendio.
